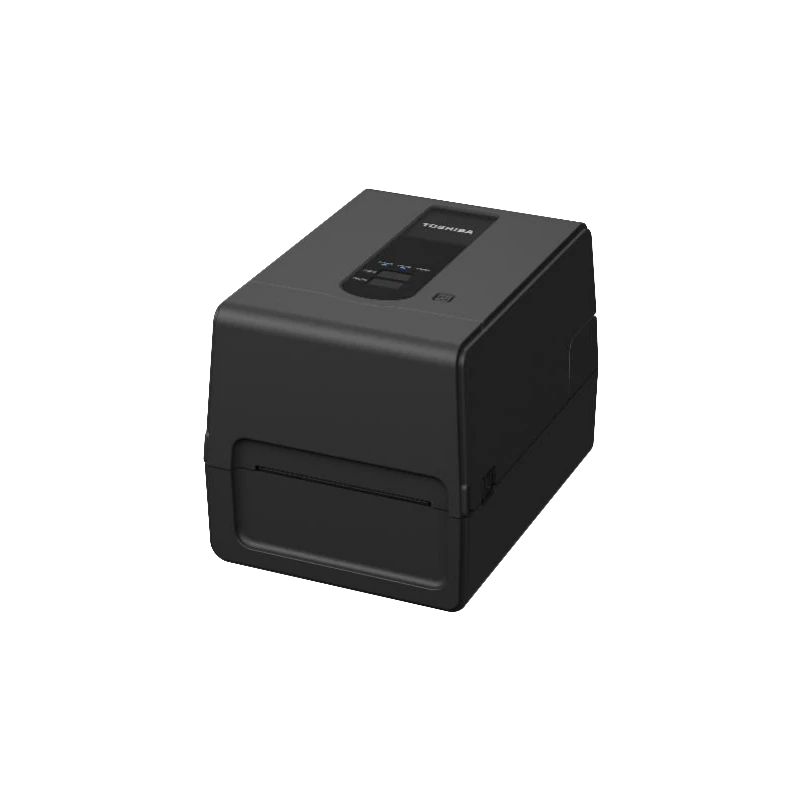

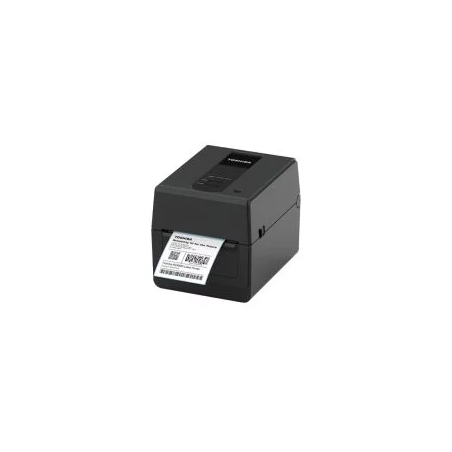

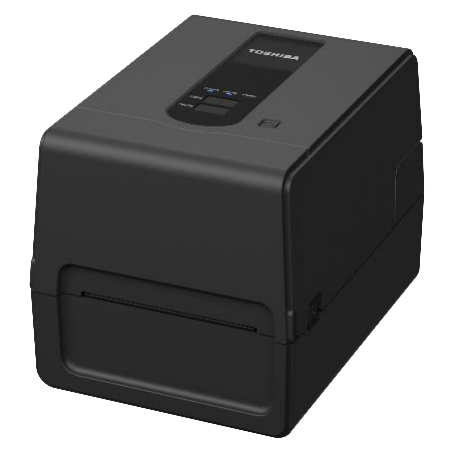

Imprimante d'étiquettes Toshiba BV420T transfert thermique

Imprimante d'étiquettes Toshiba BV420T pour bureau et point de vente

L'imprimante d'étiquettes Toshiba BV420T est une imprimante compacte conçue pour un volume d'environ 500 étiquettes par jour. Elle convient aux environnements où l'espace est limité, notamment les points de vente et les bureaux. Elle fonctionne en thermique directe ou en transfert thermique avec ajout d'un ruban.

La gamme BV420T est disponible en 203 dpi avec la référence BV420T-GS02-QM-S et en 300 dpi avec la référence BV420T-TS02-QM-S. Sa conception compacte, son utilisation intuitive et sa compatibilité avec de nombreux langages d'impression permettent de l'intégrer dans différents environnements professionnels.

• Débit jusqu'à 7 ips selon la version
• Conception compacte avec faible encombrement
• Utilisation simple et intuitive
• Nombreux langages d'impression et émulations
• SOTI Connect certifié pour la gestion des appareils IoT
• Compatible avec une large sélection de rubans, de la cire à la résine

Caractéristiques générales de la Toshiba BV420T

• Méthodes d'impression : transfert thermique et thermique directe
• Tête d'impression : tête à plat
• Écran utilisateur : aucun
• Dimensions (L x P x H) : 200 x 267 x 198,3 mm
• Poids : 2,9 kg
• Mémoire : 128 MB FROM, 128 MB SRAM
• Température / humidité en fonctionnement : 5 à 40 °C / 25 à 85 % d'humidité relative sans condensation
• Température / humidité en stockage : -40 à 60 °C / 10 à 90 % d'humidité relative sans condensation
• Alimentation : AC 100-240 V, 50/60 Hz

Résolution et performances d'impression

• Cellules média : réflective et transmissive
• Résolution GS02 : 203 dpi
• Résolution TS02 : 300 dpi
• Vitesse maximale GS02 : 7 ips, soit 177,8 mm/s
• Vitesse maximale TS02 : 5 ips, soit 127 mm/s
• Largeur d'impression GS02 : 108 mm
• Largeur d'impression TS02 : 105,7 mm
• Longueur d'impression maximale Batch : 6 à 997,9 mm
• Longueur d'impression maximale Cut : 20,4 à 997,9 mm*
• Longueur d'impression maximale Peel-off : 21,4 à 148,4 mm*

Codes-barres et polices

L'imprimante prend en charge les codes-barres UPC/EAN/JAN, Code 39, Code 93, Code 128, EAN 128, NW7, MSI, Interleaved 2 of 5, Industrial 2 of 5, Matrix 2 of 5, POSTNET, RM4SCC, KIX Code, Customer Barcode, GS1 DataBar et USPS Intelligent Mail Barcode.

Les codes 2D pris en charge comprennent Data Matrix, PDF 417, MaxiCode, QR Code, Micro PDF 417, Micro QR, GS1 Data Matrix, GS1 QR Code et Aztec Code. Les polices compatibles comprennent Bitmap font, outline font, price font, optional TTF et writable characters.

Ruban de transfert thermique

• Largeur du ruban : 40 à 110 mm
• Diamètre du noyau : 25,4 mm (1") ou 12,7 mm (0,5")
• Longueur maximale du ruban : 300 m
• Diamètre externe maximal du rouleau de ruban : 65 mm

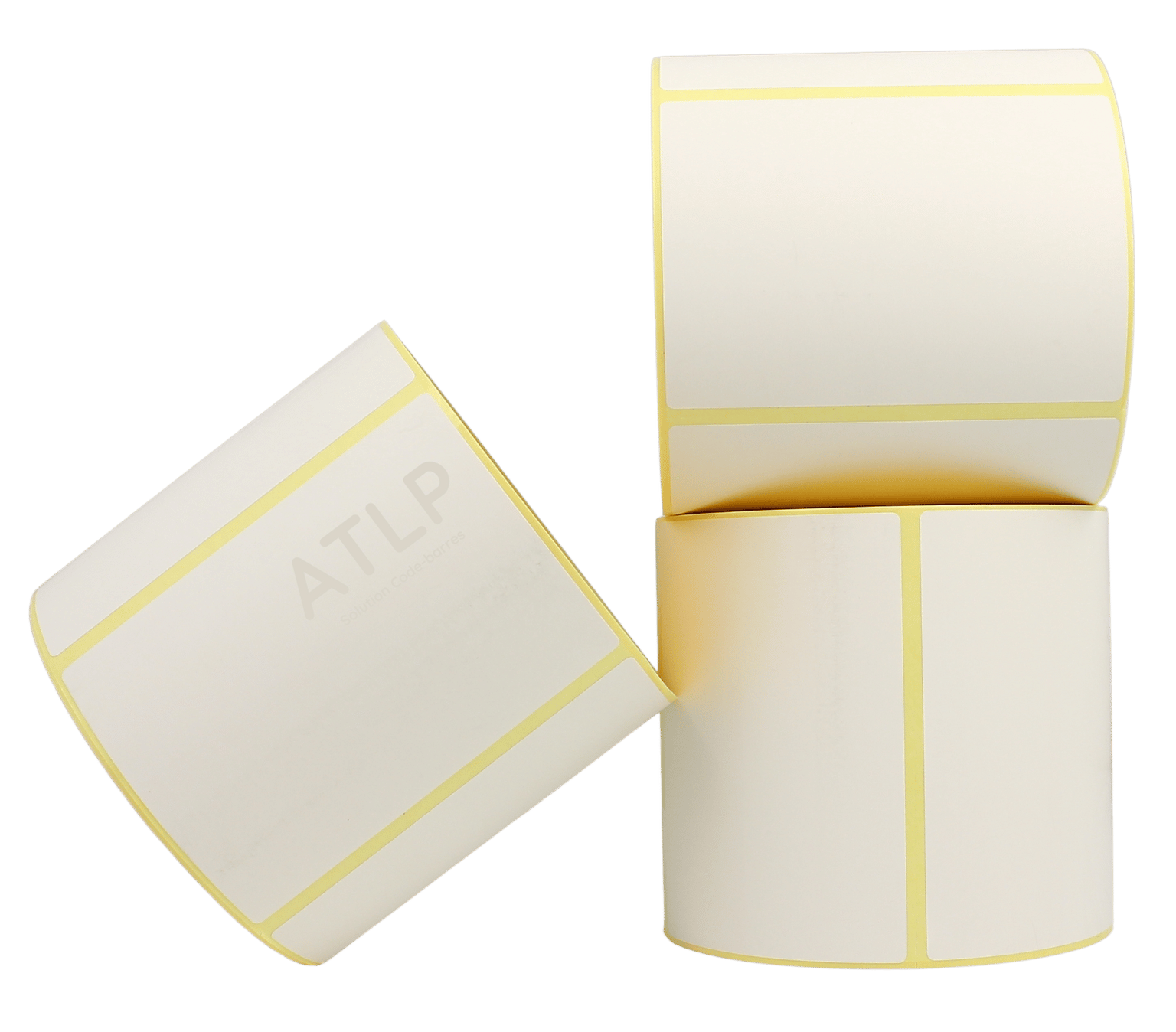

Médias et étiquettes compatibles

• Alignement : centré
• Largeur du papier : 25,4 à 118 mm
• Épaisseur média : 0,06 à 0,19 mm
• Diamètre interne du rouleau média : standard 25,4, 38,1 ou 42 mm ; option 76,2 mm
• Diamètre externe du rouleau média : standard jusqu'à 127 mm ; option jusqu'à 214 mm
• Format média : rouleau ou papier continu

Logiciels, langages et connectivité

• Émulations : ZPL II, DPL, SBPL, EPL2, IPL
• Pilotes : Windows 11/10, Windows Server 2019/2016/2012 R2/2012, SAP, Linux et macOS
• SDK : iOS, Android et .NET
• Interfaces : USB 2.0, USB Host, Ethernet 10/100 Base T IPv4 et IPv6, WLAN 802.11a/b/g/n dual band 2,4 GHz / 5 GHz*/**, Bluetooth V5.2 BR/EDR avec certification MFi*/**, port série*
• Langage d'impression : TPCL, Basic Command Interpreter (BCI)
• Logiciels pour étiquettes : BarTender UltraLite, NiceLabel Free
• Gestion IoT : SOTI Connect

Options de l'imprimante d'étiquettes Toshiba BV420T

Les options disponibles comprennent un massicot pour coupe pleine ou partielle, un pré-décolleur, une carte d'interface série, un module WLAN, un module Bluetooth, une couverture pour adaptateur AC, un support média externe ainsi que des kits de tête d'impression pour le changement de résolution. La disponibilité de certaines options varie selon les pays.

L'imprimante d'étiquettes Toshiba BV420T constitue ainsi une solution de poste compacte pour l'impression d'étiquettes en thermique directe ou transfert thermique, avec le choix entre 203 et 300 dpi selon les besoins d'impression.
